久久夜色精品国产亚洲I久久伊人五月天I最新91视频I成人tvI成 人 免费 黄 色I成人黄色动态图I特黄在线I国产精品mmI曰批又黄又爽免费视频I天天摸日日操I日韩在线一本I激情免费视频I无码人妻丰满熟妇区五十路百度I青青偷拍视频I久久国产精品区I狠狠干人人I久本草精品I69社I国产高清无密码一区二区三区I操操综合网I性欧美最猛I五月婷网站I91av视频免费观看I亚洲一区二区三区黄色I天天视频亚洲I草久久av

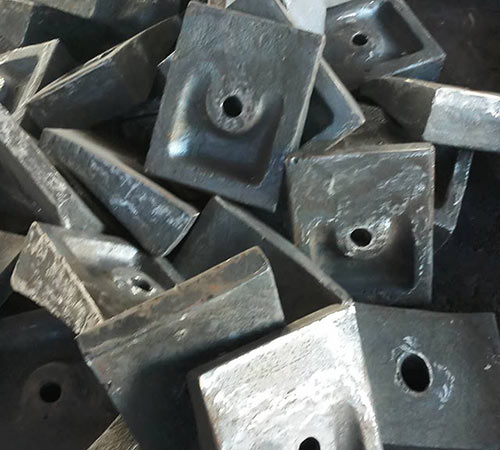

　　高錳鋼襯板在水泥磨機中抗沖擊性能的優(yōu)化需從材質(zhì)改進、工藝優(yōu)化及結(jié)構(gòu)適配三方面綜合施策。

　　材質(zhì)改進上，可通過合金化增強性能。在普通高錳鋼基礎上添加鉻、鉬等元素，形成中碳中鉻合金鋼(如ZG42Cr2MnSi2MoRE)，其硬度可達HRC48-55，沖擊韌性ak≥20J/cm2，使用壽命較傳統(tǒng)高錳鋼提升1倍以上。這類材料在粗磨倉中既能承受鋼球與物料的高應力沖擊鑿削，又能抵抗尖角切削磨損，有效減少凸起變形和螺栓斷裂問題。

　　工藝優(yōu)化方面，需嚴格控制熱處理流程。采用自控升溫工業(yè)電阻爐進行水韌處理，使高錳鋼表面硬度提升至HRC50以上，同時保持內(nèi)部韌性。對于大型磨機襯板，可結(jié)合自保護結(jié)構(gòu)技術，通過磁性吸附磨機內(nèi)碎鋼屑形成保護層，延緩自身磨損速度。

　　結(jié)構(gòu)適配上，需根據(jù)磨機倉位特性選擇襯板形式。粗磨倉宜采用溝槽階梯襯板，通過優(yōu)化物料流動軌跡減少直接沖擊;細磨倉可選用平襯板，降低研磨體滑動摩擦。對于直徑4米以上大型磨機，一倉襯板應優(yōu)先選用高韌性高鉻白口鑄鐵(如BTMCr26)，其硬度HRC58-62、沖擊韌性ak8-12J/cm2，使用壽命可達8-10年。

　　實際應用中，某水泥企業(yè)將磨頭端襯板替換為中碳中鉻合金鋼后，使用壽命從7500小時延長至15000小時，噸水泥耐磨材料消耗降低0.8元，充分驗證了優(yōu)化方案的經(jīng)濟性。
